Engineer of NiagaraFramework

Niagara Workbench 를 이용한 엔지니어링방법에 대한 글이다. 1. Niagara Workbench 를 이용하여 데이타를 누적했을때. 누적한 데이터를 활용하기 쉽도록 CSV나 TXT, Html등으로 추출하는 방법에 대해 알아본다. 2. Niagara Workbench 를 이용하여 JACE장비의 스테이션을 백업받고, 백업받은 파일을 이용하여 복구하는 방법에 대해 알아본다. History 파일로 백업하기 1. 파일로 백업할 History를 선택하여 줍니다. 2. 우클릭 > Views > History Chart를 선택하면 3. 그동안 저장되어 있던 데이터가 차트로 나오게 됩니다. 4. 우클릭 > Export를 선택을 하게 되면 5. 위와같이 파일의 형식을 선택 할 수 있는 메뉴가 나오고 그 파이 형식으로 바로 볼 것인지 지정한 경로에 저장할 것인지를 선택할 수 있습니다. 6. test파일로 바로 보게 선택한 화면입니다. 7. 차트의 데이터 내용이 메모장에 열린 화면입니다. dist 파일로 Station 백업하기 백업 1.스테이션에서 마우스 오른쪽 버튼을 클릭합니다. 2. 메뉴 중 Backup Station이라는 메뉴를 선택합니다. 3. Backup Station버튼 클릭 시 나오는 화면입니다.  저장할 위치와 File name을 설정하고 save를 합니다. 4. back_test.dist라는 파일이 만들어 졌습니다. 백업한 dist파일을 이용하여 설치하는 방법 1. jace Platform에 접속을 하면 Distribution File Installer라는 메뉴가 있습니다.  말 그대로 위에서 백업을 했던 dist 파일을 이용하여 인스톨 하는 기능입니다. 2. 맨위에 경로가 나와있고 그 경로에 있는 dist파일들이 화면에 보여집니다. 3. 조금전에 저장한 dist파일이 있는 경로를 찾아갑니다. 4. 경로를 찾아가면 조금 전 저장한 back_test.dist 파일이 있습니다. 5. 파일을 선택하게 되면 위와 같은 정보가 나...

PLC(Programable Logic Control)  : 제어장치의 이름으로 "Process 혹은 Equipment의 제어를 위한 논리연산, 지연, 계산 및 제어동작을 시키기 위한 제어순서를 일련의 명령어 형식으로 기억하는 메모리를 갖고, 이 메모리의 내용에 따라 디지털, 아날로그 입출력 모듈을 통해 여러가지 기계와 센서를 제어하는 디지털 조작용 전자장치"를 말한다. 시퀀스 제어 : 정해진 순서대로 제어하는 방식으로 순차제어라고도 한다. 자기유지회로 : 출력접점을 입력접점으로 사용하는 경우를 말하는데, 입력접점이 한 스캔 이상 ON되면 출력접점을 ON시키고, 초기 입력접점이 OFF되어도 계속적으로 출력접점을 ON상태로 유지하는 회로를 말한다. 인터락회로 : 2개 이상의 자기유지회로를 사용하여 서로 맞물리게끔 해서 하나의 회로가 동작하면 다른쪽의 회로는 동작하지 않도록 안전을 지키기 위한 회로를 말한다. PLC의 구성 중앙처리장치(CPU) : 마이크로프로세서 및 메로리를 중심으로 구성, 인간의 두뇌역할 입,출력부 : 외부 기기와 신호를 연결 전원부 : 각 부에 전원을 공급 주변기기 : PLC 내의 메모리에 프로그램을 기록하는 장치 PLC 명령어 ---------------------------------------------------------------------------------- 기본 명령어 LOAD : 한 회로의 a접점 연산 LOAD NOT : 한 회로의 b접점 연산 OUT : 연산 결과를 출력 SET : 입력조건이 ON되면 지정출력 접점이 ON상태를 계속 유지        입력이 OFF되어도 출력접점이 ON상태를 계속 유지        SET명령으로 ON된 접점은 RST명령으로 OFF 시킬 수 있다. RST : 입력조건이 ON되면 지정출력 접점이 OFF로 계속 유지        입력이 OFF되어도 출력접점을 OFF상태로 유지 END...

RTU RTU(Remote Terminal Unit) : 원격 단말 장치는 원격지에서 데이터를 수집해 전송 가능한 형식으로 데이터를 변환한 뒤 중앙기지국으로 송신하는 장치이다.   - RTU는 또한 주 장치로부터 정보를 수집하고, 주 장치에서 지시되는 일련의 작업 절차들을 수행하기도 한다.  - RTU는 신호 감지 또는 측정을 위한 입력 채널, 제어와 지시 및 경고를 위한 출력 채널 그리고 통신 포트 등을 갖추고 있다.  - RTU는 원격지에서 데이터를 수집해 전송 가능한 형식으로 데이터를 변환한 뒤 상위 대상 시스템으로 송신하며, 또한 데이터를 수신하여 지시되는 일련의 작업 절차들을 수행한다.   - 데이터 수집을 위한 신호 감지 또는 측정에 사용되는 입력 채널, 제어와 지시 및 경고를 위한 출력 채널과 통신 포트 등으로 구성된다. - 전원 공급 장치 - 아날로그/디지털 입/출력 - 소프트웨어와 로직제어 - 통신 PID -제어 변수와 기준 입력 사이의 오차에 근거하여 계통의 출력이 기준 전압을 유지하도록 하는 피드백 제어의 일종으로, 비례(Proportional) 제어와 비례 적분(Proportional-Integral) 제어, 비례 미분(Proportional-Derivative) 제어를 조합한 것. -자동화 시스템의 반응을 측정할 뿐 아니라 반응을 제어할 때도 사용되는 제어 방법이며, 온도, 압력, 유량, 회전 속도 등을 제어하기 위해 쓰이며, 과도 상태의 특성 등 PI나 PD 제어의 문제점들을 개선할 수 있다.                                               -PDI파라미터- - P 제어 : 기준 신호와 현재...

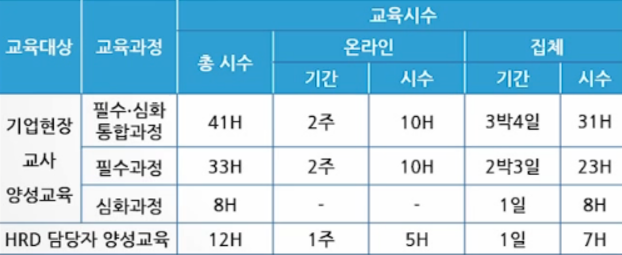

기업현장교사 자격 요건 및 양성체계 기업현장교사 자격 요건  - 기업현장교사는 해당 기업 현장에서 학습근로자를 직접 지도, 감독하는 직,반장,조장등     전문 지식 및 경험이 있는 자로써 다음의 자격요건의 하나에 해당이 되어야 함   (1) [고등교육법]에 의한 전문대학 또는 대학을 졸업하거나 이와 동등 이상의 학력을 가         진 자로서 해당 분야의 훈련을 담당한 경력이 있는자   (2) [정부출연기관 등의 설립, 운영 및 육성에 관한 법률].[과학기술분야 정부출연연구기        관 등의 설립, 운영 및 육성에 관한 법률]에 의한 연구기관 및 기업 부설연구소 등에서        해당 분야의 연구를 한 경력이 있는 자   (3) 직업능력개발훈련교사   (4) [국가기술자격법] 그 밖의 법률에 의한 해당 분야의 자격증 취득자   (5) 해당 분야에서 3년 이상의 실무 경력이 있는 자 기업현장교사 양성체계  - 한국산업인력공단, 참여기업, 및 한국기술교육대학교 간의 유기적인 협력체제 구축 필요   (1) 위탁교육 약정 체결   (2) 연간 세부계힉서 요청   (3) 교육 안내 (공단  ↔ 선정기업)   (4) 참여기업 현황 통보   (5) 교육수료인원 및 교육진행상황 관리   (6) (지부, 지사) 행정적, 재정적 지원   (7) 기업현장교사 및 HRD 담당자 선정   (8) 교육 신청 < http://hrd.koreatech.ac.kr >   (9) 교육 참석 기업전담인력의 역량개발을 위한 교육훈련 교육과정 편성 및 운영  - 교육과정의 편성   (1)교육내용은 기업현장교사와 HRD담당자의 실무 역량 제고에 필요한 실습 중심의 교과   ...

일 학습병행제란?  - 독일의 도제제도를 한국 실정에 맞게 도입한 제도입니다.  - 기업은 근로자를 채용하여 일을 담당하게 하면서 교육훈련을 통해 기업에 필요한 인재를 기릅니다. 관련기관  - 일학습지원센터  - 전문지원기관  - 산업별 인적자원개발위원회  - 지역 인적자원개발위원회  - 산학일체형 도제학교  - 폴리텍 도제지원센터  - 듀얼공동훈련센터  - 허브사업단 특징  - 기업 : 능력중심의 새로운 채용문화 도입  - 청년 : 조기취업과 고숙련 교육기회를 제공받음 지원사항 및 지원내용 신청자격  - 상시근로자 20인 이상으로 기술력을 갖추고, CEO의 인력양성의지가 높은 기업  - 장기간의 교육훈련이 필요한 전문적인 지식, 기술이 필요한 직무(1년 이상) 신청 분야 기업의 기대효과  - 기업이 필요로 하는 인재를 효과적으로 육성, 확보할 수 있을뿐만 아니라 훈련비용 부답도 경감됨  - 체계적인 교육훈련 프로그램으로 종전의 OJT보다 짧은 기간에 직무수행능력을 높여 생산성 제고 가능  - 기업이 필요로 하는 인재를 선점하여 실전형 인재로 양성  - 학습근로자의 직무능력 습득에 대한 몰입도를 높이고, 장기근속 유도 가능 청년취업 희망자의 기대효과  - 산업현장에서 요구하는 직무능력 확보가능, 조기취업 가능  - 기업에서 실제 활용되는 현장지식 습득  - 국가로부터 인증받을 수 있고, 교육훈련 수료 이후 해당산업분야에서 지속적인 직업능력개발을 통해 경력개발이 가능  - 기업의 숙련기술자와 장기간 상호작용을 통해 기업현장 적응력을 높여 안정적 직무수행과 핵심인재로서 성장가능 신청방법  - 한국산업인력공단 28개 지역일학습지원팀으로 신청서류 제출  - 문의 : 가까운 한국산업인력공단 지부지사  - 선정지표, 선정절차 등 자세한 내용은 한국산업인...

산업용 프로토콜인 Modbus 시리즈에대해 알아본다. 본 페이지의 상단부는 자주 사용하여 외워야할 이미지를 넣어두었으며 하단부에는 자세한 설명을 하였다. < Modbus Protocol's Function Type > < Function Code List Table > 모드버스는 PLC들과의 통신에 사용할 목적으로 만들어졌다. 프로토콜은 단순하나 장비 제어와 모니터링에 필요한 기능들을 수행할 수 있다. 산업용 전자 장치들을 서로 연결하는 목적으로 널리 사용된다. 모드버스가 널리 이용되는 이유 :  - 산업용 통신 프로토콜로 개발됨  - 프로토콜이 공개되어 있고 공짜  - 설치와 유지보수가 용이  - 비트단위 또는 워드(16bits) 단위로 정보조작이 용이 모드버스는 약 240개 정도의 장비들을 서로 연결할 수 있다. 일반적으로 서버에서 센싱 장비들에게 질의를 보내고 장비들은 이에 대해 응답하는 형태로 동작한다. SCADA에서도 모니터링 서버와 RTU를 연결하기 위해 자주 사용한다. 1.  통신과 장비  모드버스는 마스터-슬레이브 기반 프로토콜이다. 시리얼 통신에서는 마스터로 설정된 장비만이 슬레이브로 정보를 요청할 수 있는 반면 이더넷 통신에서는 네트워크상의 어떤 노드도 정보를 요청할 수 있다. 요청정보는 읽기와 쓰기가 모두 가능하지만 대부분 마스터는 하나다.  네트워크상에 연결된 노드(컴퓨터)들이 요청을 받을 수는 있지만, 요청정보에 들어있는 목적주소 장비만이 이에 응답한다. 물론 목적지 주소가 브로드캐스트 주소 일 때는 예외이다. 2. 프레임 포맷  통신 네트워크의 종류와 요청정보의 형식에 따라 여러가지 프레임 포맷이 존재한다. Modbus RTU는 시리얼 통신을 이용하며 프레임에서는 이진정보를 사용한다. Modbus Ascii도 시리얼 통신망을 이용하지만, 프레임에 ascii문자를 넣어 통신한다. -Modbus RTU Frame Format Name Length(b...

자동제어 방식 자동제어 방식의 분류  - 자동제어는 검출부, 제어부, 조작부 로 구성된다.  열린 루프 제어  - 열린 루프 제어 : 시스템의 출력을 입력에 피드백하지 않고 기준입력만으로 제어신호를    만들어서 출력을 제어하는 방식   (1) 시퀀스 제어 : 미리 정해진 순서에 의해 제어의 각 단계를 순차적으로 진행시키는 제어    방법  - 장점    (1) 시스템을 설계하는데 복잡하지 않다   (2) 시스템이 복잡하지 않아 제어계가 안정하다   (3) 제품의 단가를 낮출 수 있다  - 단점   (1) 외란의 변화에 대처할 수 없다   (2) 목표값과 오차가 많이 발생할 수 있다  닫힌 루프 제어  - 닫힌 루프 제어 : 출력신호가 제어동작에 직접적인 영향을 받는 시스템   (1) 피드백 제어 : 제어 목표 값과 실제의 제어량 값을 연속적으로 비교하며 제어량 목표값    에 일치시키기 위해 수정해서 동작하는 제어   (2) 피드 포워드 제어 : 외란이 제어계에 영향을 미치기 전에 미리 외란을 검출하고 영향의    정도를 예측하여 이를 제거하기 위해 수정해서 동작하는 제어  - 장점   (1) 외부조건의 변화에 대처할 수 있다.   (2) 제어계의 특성을 향상시킬 수 있다.   (3) 목표값에 정확히 도달할 수 있다.  - 단점   (1) 복잡해지고 값이 비싸진다.   (2) 제어계 전체가 불안정해질 수 있다. 관련 용어정리 목표값 입력값으로 피드백 요소에 속하지 않는 신호 기준입력요소(설정부) 목표값에 비례하는 기준 입력신호를 발생시키는 장치 동작 신호 폐루프에 직접 가해지는 입력으로 기준 입력과 피드백 신호와의 차 제어 요소 동작신호를 조작량으로 변환하는 요소 조절부 제어요소가 동작 ...
