빌딩자동제어 기계설비 리스트

빌딩자동제어 기계설비 자료화면

빌딩에는 크고작은 기계 설비들이 공기, 물, 전기 ,온도 등등 사람이 쾌적한 환경의 생활을 하기위한 장비들이 설치/동작된다.  이러한 장비들의 계통을 이해하는것은 제어를 하는 엔지니어 입장에서 매우 중요하다.

이 페이지는 전반적인 설비들의 간략한 설명과 사진을 제시함으로서 직접 보지않더라도 실제 설비가 어떻게 생겼는지 이해를위한 교육자료로 만들어보고자 한다.

냉수 공급 해더

냉수 환수 해더

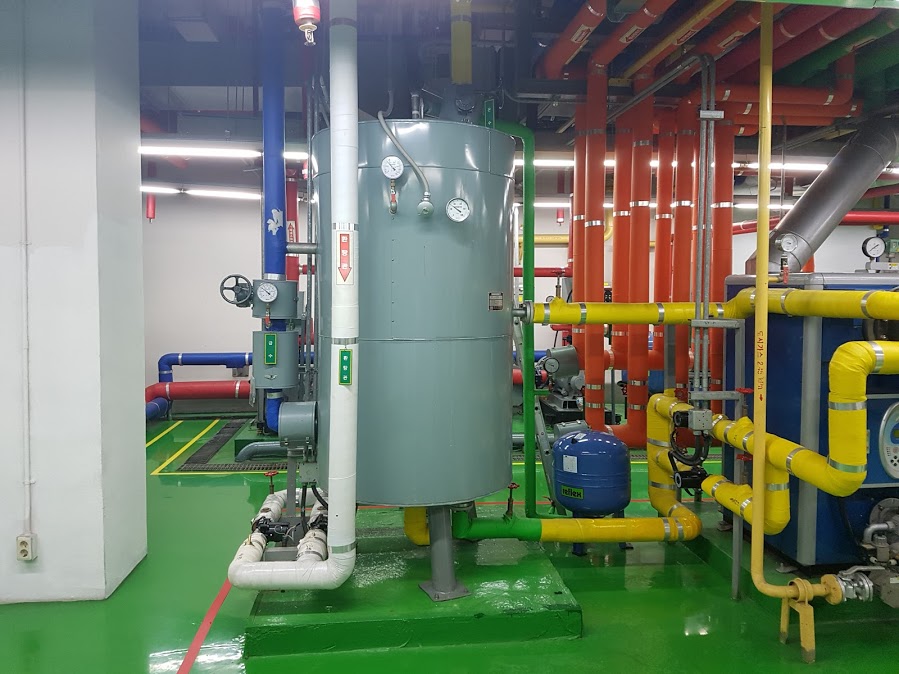

급수탱크
실내에 온수를 공급할때 사용된다.

냉동기
- 냉동기의 원리 -

재생기위 액체가 가열이 되고 기체는 냉각탑과 연결된 튜브가 있는 응축기로 이동하여 액화 된다, 액화된 액체는 증발기로 떨어지게 되고 증발기에서 대기압을 매우 낮게 만들어 액체를 기체로 만든다, 기체는 흡수기에서 다시 튜브를 만나게 되어 다시 액화가 되고 펌프를 통해 다시 재생기로 올라가 반복이 된다. 그리고 이 과정중에 응축기에서 떨어진 액체가 기체가 되며 열에너지를 가져가기때문에 에어컨을 통해 증발기로 들어온 공기는 열에너지를 기체에 빼앗기게 되고 온도가 내려가게 된다.

- 냉동기의 실제 모습 -

 - 냉동기의 옆모습이다 -

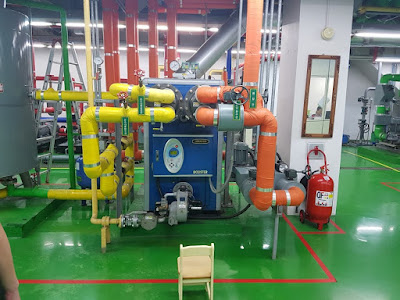

보일러
온수를 공급한다.

수조
실내에 공급되는 물은 이 수조를 통해 공급된다.
비상시를 대비하여 물을 모아두는 역할이다.

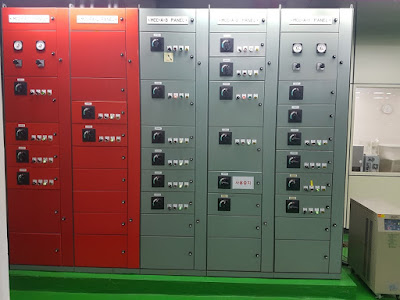

제어판낼
MCC반과 제어판넬이다. 사람이 버튼을 누르거나 돌려서 펌프나 기타 장치들을 제어할 수 있도록 구성되어있다.

펌프

 - 위 사진은 펌프에서 나오는 녹물을 바닥에 닫지 않고 녹물이 빠지는 구멍으로 보내어 청결하게 관리하는 예시이다.

 - 위 사진들과 보면 알수 있듯이 펌프에도 다양한 크기,모양,종류 가 있다, 위의 보일러사진의 하단에 보이는 회색 물체도 펌프이다.
